Einzigartig: neuartige Zentrierspinne

Die Continuum-Membran mit ihrer besonderen Gewebestruktur ist das Ergebnis von acht Jahren intensiver Forschungsarbeit. Sie wird sowohl für Mittel- als auch Tiefmitteltöner eingesetzt und ist für ihren offenen, transparenten und neutralen Klang bekannt. Beim Einsatz als Mitteltöner in den Standlautsprechern von Bowers & Wilkins wird sie mit der FST- (Fixed Suspension Transducer) Mitteltöner-Technologie kombiniert. Die sickenlose Aufhängung der Membran wirkt Verfärbungen, wie sie bei herkömmlichen Membranen häufig entstehen, gezielt entgegen.

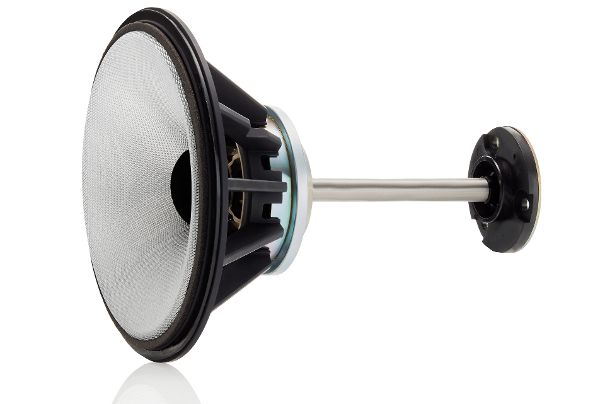

Der neue Mitteltöner kommt mit sickenloser FST-Continuum-Membran sowie völlig neuartiger Zentrierspinne.

Bowers & Wilkins hat die Vorteile der Continuum-Membran und der FST-Technologie mit einer grundlegenden technischen Revolution bei einem weiteren Schlüsselelement kombiniert: Der Gewebezentrierspinne, die für die stabilisierende Aufhängung der Membran zuständig ist. Fast alle Aspekte des Lautsprecherdesigns wurden seit Jahrzehnten kontinuierlich weiterentwickelt. Die Gewebezentrierspinne, ein wichtiges Element für die Aufhängung jedes Chassis konventioneller Lautsprecher, blieb dagegen weitgehend unverändert – bis jetzt.

Die völlig neuartige Zentrierspinne (rechts) unterscheidet sich grundlegend von der herkömmlichen Machart (links). Sie bringt grosse Vorteile bezüglich der mechanischen Güte mit sich.

Bei der neu entwickelten biomimetischen Aufhängung wird die herkömmliche Gewebezentrierspinne durch ein schlankes Aufhängungssystem ersetzt. Dabei wird die Leistung der Mitteltönermembran deutlich verbessert, indem unerwünschter Luftdruck – also Schall –, den eine gewöhnliche Gewebespinne erzeugen kann, deutlich reduziert wird. Deren unberechenbare, nichtlineare Effekte gehören somit der Vergangenheit an. Das Ergebnis soll ein unvergleichlich transparenter und realistischer Klang im Mitteltonbereich sein.

Entkoppelter Mitteltöner und Turbine Head

Bei sämtlichen Drei-Wege-Modellen sind die Mitteltöner mit einem hochsteifen Aluminium-Chassis mit Schwingungsdämpfern (Tuned Mass Dampers, TMD) ausgestattet. Diese unterdrücken gezielt Resonanzen. Die gesamten Chassis und Antriebssysteme sind zudem mit abgefederten Entkopplungslagern montiert, welche die Schwingungseinwirkung auf die Einheit zusätzlich minimieren.

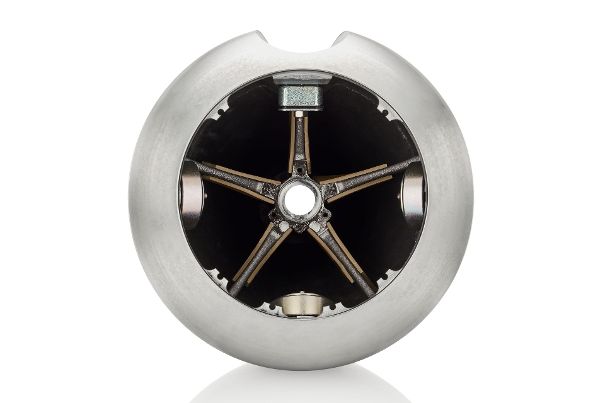

Echtes High-Tech: Blick von vorne auf den massiven "Turbine Head".

Die Mitteltöner der 803 D4, 802 D4 und 801 D4 sind in einem ultrastabilen «Turbine Head»-Gehäuse aus Aluminium untergebracht. Dieses beeindruckt nicht nur mit seiner aussergewöhnlichen akustischen Form, sondern optimiert auch die akustische Isolierung. Dies ist insbesondere auf die Tatsache zurückzuführen, dass der Aufsatz vom darunter liegenden Bassgehäuse getrennt ist.

Der HTM81 D4 und HTM82 D4 trumpfen mit einem neuen, ähnlichen Konzept auf, allerdings im Gehäuseinneren: Die beiden Center-Modelle verfügen nun über eine Aluminiumstruktur, die als steifes, gut isoliertes Gehäuse für das Mittelton-Chassis und seine Entkopplungsmechanismen dient.

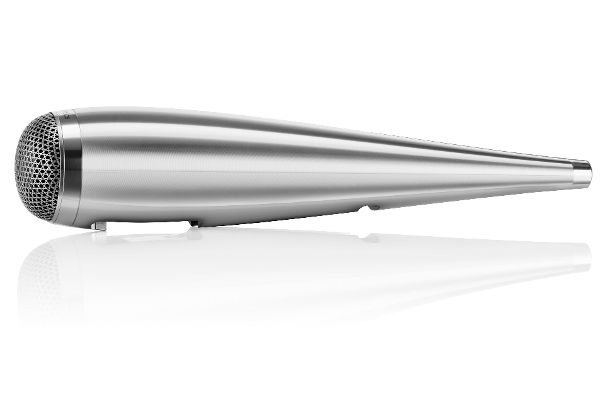

Das neue Hochtongehäuse wird ebenfalls aus dem Vollen gefräst, ist mit 30 cm aber deutlich länger als beim Vorgänger.

Ultrastabiles Hochtongehäuse

Unerwünschte Resonanzübertragungen auf die Diamantkalotten-Hochtöner lassen sich nur mit einem ausserordentlich steifen Gehäuse minimieren. Mit der neuen 800 Series Diamond wird eine verbesserte Version des charakteristischen ultrastabilen Hochtongehäuses eingeführt. Es wird weiterhin aus einem einzigen Aluminiumblock gedreht bzw. gefräst, weist nun jetzt jedoch eine gestreckte, knapp 30 cm lange Form mit längerem Röhrensystem auf. Das neue ultrastabile Hochtongehäuse ist nicht mehr nur an einer, sondern an zwei Stellen vom Lautsprechergehäuse bzw. «Turbine Head» (je nach Modell) entkoppelt. Dies soll den Klang hörbar räumlicher und offener machen. Gleichzeitig wurde die Motoreinheit des Hochtöners so angepasst, dass das Chassis effektiver «atmen» kann, ohne an Leistung zu verlieren. So wird eine deutlich weniger ausgeprägte Resonanzfrequenz hinter dem Diamantkalotten-Hochtöner realisiert.

Matrix-Gehäuse in umgekehrter Bauform

Die Matrix-Konstruktion ist seit mehr als 30 Jahren eine zentrale Technologie von Bowers & Wilkins, die kontinuierlich weiterentwickelt wurde. Bei den Matrix-Verstrebungen werden die Gehäusewände des Lautsprechers in jeder Richtung mit ineinandergreifenden Platten versteift, was das Gehäuse besonders starr, akustisch neutral und geräuscharm macht.

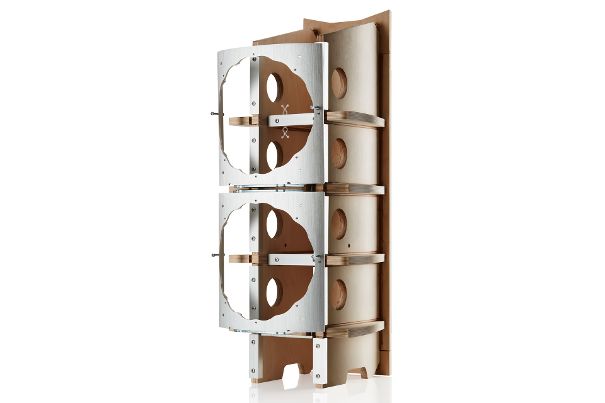

Das Matrix-Gehäuse sorgt für enorme Stabilität und Resonanzarmut.

Die 805 D4 und 804 D4 verfügen nun ebenfalls über ein Gehäuse in umgekehrter Bauform. Bisher war diese Konstruktion ausschliesslich bei den grösseren Standlautsprechern der 800 Series Diamond zu finden. Bei beiden Modellen ist an der Innenseite des Gehäuses jeweils eine steife Aluminiumplatte verbaut, die Resonanzen an der Schallwand entgegenwirkt. Darüber hinaus wurden die Matrix-Verstrebungen im Inneren optimiert: Sie sind jetzt stabiler und bestehen nicht mehr aus mitteldichten Holzfaserplatten (MDF), sondern aus besonders festem Holz, das an bestimmten Stellen mit Aluminium verstärkt ist.

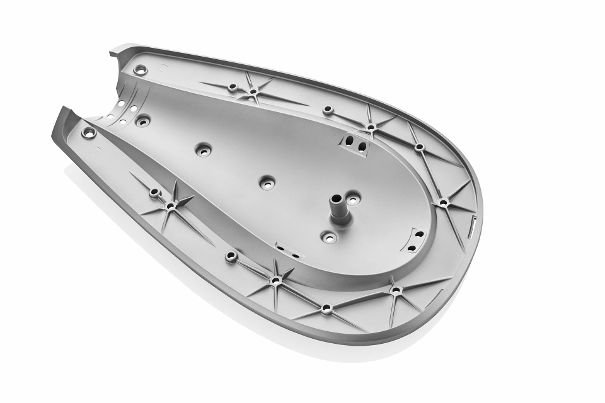

Die Deckplatte aus Aluminium sorgt für zusätzliche Gehäusestabilität.

Darüber hinaus wurde die Oberseite aus Holz bei den neuen Stereomodellen durch eine Deckplatte aus Aluminium ersetzt, um die Stabilität des Lautsprechergehäuses deutlich zu verbessern. Die Chassis sind nach wie vor in steifen Aluminiumeinfassungen untergebracht, die an der Schallwand montiert sind, während die Frequenzweichen an ebenso steifen Aluminiumstützen an der Gehäuserückseite befestigt sind. Eine Neuerung der 801 D4 ist eine Stahlplatte im Bereich der Bassreflexöffnung an der Unterseite, die ebenfalls für eine höhere Steifigkeit und einen störungfreien Betrieb sorgt.

Aluminiumsockel

Wie die anderen Standmodelle der 800 Serie Diamond ist jetzt auch der 804 D4 mit einer nach unten abstrahlenden Flowport-Bassreflexöffnung sowie einem massiven Aluminiumsockel mit bedämpftem Stahleinsatz ausgestattet, der für ein solides Fundament sorgt und unerwünschte Resonanzen minimiert. Darüber hinaus verfügt der 804 D4 über umfassend verbesserte Spikes und Füsse. Die grossen M12-Spikes sind im Vergleich zur früheren M6-Version sowohl stabiler als auch steifer.

Der 803 D4, 802 D4 und 801 D4 verfügen über die gleiche Konfiguration aus nach unten abstrahlendem Flowport und robustem Aluminiumsockel mit bedämpftem Stahleinsatz, weisen jedoch weiterhin den 2015 eingeführten Rollen-/Spikes-Mechanismus auf. Damit lassen sich die Modelle kinderleicht zur gewünschten Hörposition bewegen.

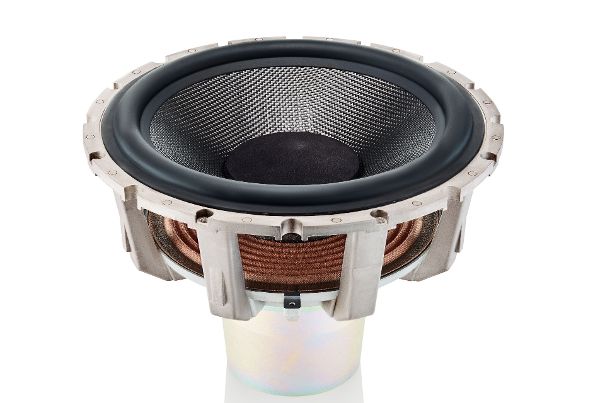

Auch die Basstreiber mit Aeofoil-Membran wurden für die neue 800 Series Diamond grundlegend überarbeitet.

Die Aerofoil-Membran wurde mithilfe modernster Computersimulationen entwickelt. Dank Carbonfaser-Beschichtung und leichtem, syntaktischem Schaumstoffkern bietet die Bassmembran mit variabler Stärke die perfekte Kombination aus maximaler Steifigkeit - überall dort, wo sie nötig ist - und geringer Masse. Neben einem überarbeiteten und optimierten Motorsystem und der Aerofoil-Membran sind sämtliche neuen Standlautsprecher der 800 Serie Diamond auch mit dem neuen Antiresonanz-Plug aus Schaumstoff ausgestattet. Dieser unterstützt die Schwingspule auf sanfte Weise, reduziert Verzerrungen durch Membranbewegungen und trägt so zu noch klareren Bässen bei.
